一、产品概述
思明特（济南）生产的气体增压泵、气动增压泵主要适用于各种气体介质的增压，试压和高压输送等领域，例如：空气、氢气、氮气、氦气、二氧化碳气体等多种惰性气体作为增压介质，泵能够自动补压，保持高压压力，最高实现的压力为140MPa，可用于产品的高压检测、高压试压、压力输送、空气局部增压，特殊介质的加注，注入等。根据不用的工况和使用条件、压力、流量等选择不用的系列的气体增压泵。泵的驱动方式为气动，无需电源，安全防爆。
思明特气体增压泵可分为Y系列气体增压泵 、B系列气体增压泵、H系列气体增压泵以及P系列增压泵。

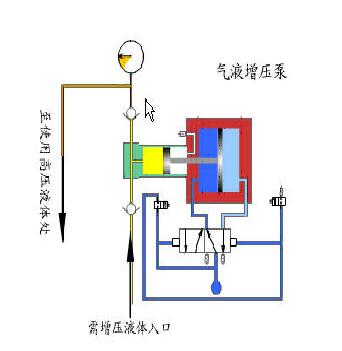

气动泵原理图
二、SUPC_Y系列气体增压泵（气体放大器）型号选择：气体大流量增压
SUPC_Y系列产品图片
型号 |
SUPC_Y |
增压比 |
1：1——5:1 |
驱动力 |
0.2——0.8Mpa |
进口尺寸 |
1/2英制螺纹 |
出口尺寸 |
1/2英制螺纹 |
输出压力 |
最高输出35bar （3.5Mpa） |
最大流量 |
1200L/min（标态气体） |
三、SUPC_B系列气体增压泵（型号）选择： （进气压力为1Mpa以内）
SUPC_B系列产品图片
型号 |
增压比 |
驱动压力
（bar） |
最大流量L/min |
输出压力
（bar） |
SUPC_B_2 |
2:1 |
2—10 |
825 |
16bar |
SUPC_B_5 |
5:1 |
2—10 |
415 |
40bar |
SUPC_B_10 |
10:1 |
2—10 |
325 |
80bar |
SUPC_B_25 |
25:1 |
2—10 |
136 |
175bar |
SUPC_B_40 |
40:1 |
2—10 |
124 |
280bar |
SUPC_B_60 |
60:1 |
2—10 |
84 |
420bar |
SUPC_B_100 |
100:1 |
2—10 |
63 |
700bar |
四、SUPC_H系列气体增压泵型号选择：（进气压力为2Mpa以上）
SUPC_H系列产品图片
型号 |
增压比 |
驱动压力（bar） |
最大流量L/min |
输出压力（bar） |
SUPC_H_2 |
2;1 |
2—10 |
410 |
16bar |
SUPC_H_5 |
5:1 |
2—10 |
196 |
40bar |
SUPC_H_10 |
10:1 |
2—10 |
169 |
80bar |
SUPC_H_25 |
25:1 |
2—10 |
81 |
200bar |
SUPC_H_40 |
40:1 |
2—10 |
60 |
320bar |
SUPC_H_60 |
60:1 |
2—10 |
45 |
480bar |
SUPC_H_100 |
100:1 |
2—10 |
30 |
800bar |
注：以上标准的气体流量为标态气体流量。
 |
